大流量過濾器針對于大口徑和高流速的管道而開發,適用于高通量的工況,其芯件采用折疊式大流量濾芯,相當于傳統普通沖孔籃式濾芯和棒式折疊式濾芯多倍面積。其大于50%的開孔率與直通式結構,組合出最大的流量和最小的壓差,大大降低了總體的尺寸和重量,從而減少了投資成本及運行成本,也節約了勞動力資源。

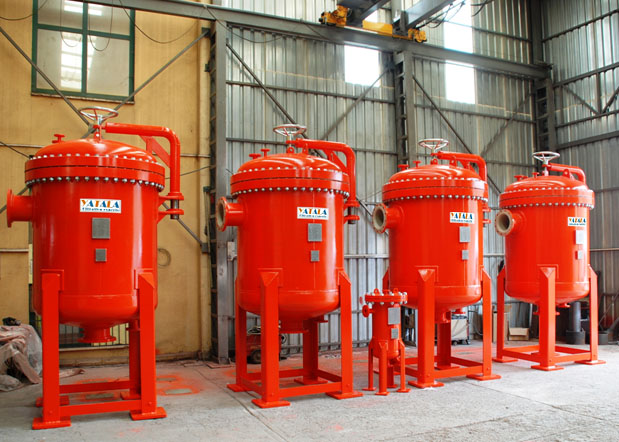

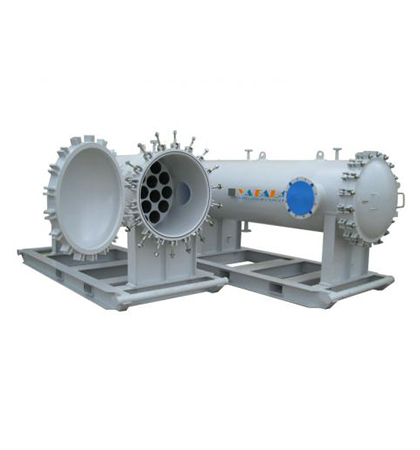

亞特蘭公司研發的大流量過濾器按照安裝形式分立式和臥式兩種結構,也可以根據客戶需求定制生產。其所配濾芯可選用PALL、3M及過國產大流量折疊濾芯。
型號 | A | B | C | D | 進/出水口 | 參考流量(T/H) | 濾芯數量 |
---|---|---|---|---|---|---|---|
BCF195 | Φ195 | 350 | 510 | 1465 | 2" | 30 | 1 |
BCF400 | Φ400 | 450 | 750 | 1600 | 2"-4" | 60 | 2 |
BCF450 | Φ450 | 475 | 805 | 1780 | 2"-4" | 90 | 3 |
BCF500 | Φ500 | 500 | 875 | 1820 | 3"-4" | 120 | 4 |
BCF550 | Φ550 | 550 | 950 | 1840 | 4"-6" | 150 | 5 |
BCF600 | Φ600 | 600 | 1025 | 1970 | 6"-8" | 210 | 7 |
BCF700 | Φ700 | 700 | 1205 | 2050 | 4"-10" | 270 | 9 |
BCF800 | Φ800 | 800 | 1355 | 2105 | 8"-4" | 360 | 12 |
● 設計壓力:0.6Mpa/1.0Mpa
● 工作溫度:5℃~50℃
● 密封材質:丁晴橡膠、硅橡膠、氟橡膠
● 接口形式:快開、法蘭
● 濾芯直徑:6″ (152.4mm)
● 濾芯長度:20″、40″、/60″
● 安裝形式:立式、臥式
● 表面處理:亞光噴砂、噴不銹鋼專用漆、電解拋光、鏡面拋光
● 殼體材質:SUS304、SUS316L
● 設計流量:10~360m3/h
