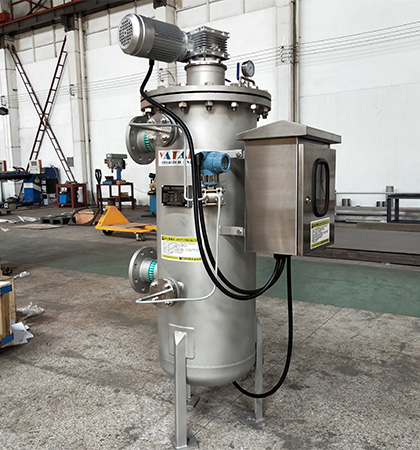

3A-ACF/E系列為一種適用于惡劣環境的全自動自清洗型過濾器,對于不同的使用工況要求可配備25微米-3500微米的濾網,可根據物料的特性來選用不同材質的濾網??趶娇勺?”-36”,根據流量大小選擇相應口徑。過濾器的自清洗功能由連接進出口的壓差開關達到設定的壓差值來啟動,通常情況下壓差開關的預設值是1.5 bar (21psi)。
● 當需要過濾的水從進水口進入過濾器濾筒內部,雜質內攔截在濾芯內部,過濾后干凈水從出水口流出,隨過濾時間增加,濾芯內部的雜質越積越多,過濾器進出口的壓差達到設定值(可調),過濾器開始自動清洗。
● 整個清洗過程包含兩個步驟:打開過濾器上的自動排污閥;電機帶動過濾器濾芯內的清洗刷對濾芯進行軸向清洗,雜質被刷下來,被水流沖向過濾器排污口排出。
● 整個清洗過程系統不斷流,全自動刷式自清洗過濾器的整個運行過程由隨機配備的一個智能控制箱來控制??刂品绞娇蛇x壓差、時間、手動及PLC控制。
● 不斷流過濾:清洗時打開排污閥,排污水量是過濾水量的5%,清洗時間15~60S,進水口正常出水,不斷流。
● 過濾精度廣泛:精度在100um~2000um之間正常選擇,清洗干凈徹底。
● 有效過濾面積大:標準選型濾網有效過濾面積是入口面積的8倍以上,過濾壓降小。
● 清洗可靠:有多種控制方式,手動、壓差、時間、PLC 程序邏輯控制等選擇。
● 安裝形式簡單:結構形式多樣,有立式、臥式、Y型、適合于現場各種管路工況安裝。
● 使用壽命長:正常情況設計壽命10 年以上,只需定期檢修,人工維護成本低。
● 適用流量:5-5000m3/h
● 具體選型請與與我廠聯系,不同的水質、精度,相應的流量有差異
● 適用工作壓力:0.2~2.0MPa,更高工作壓力,可以單獨定制
● 過濾面積:2700Cm2 -50000Cm2
● 進/出口直徑: 50、80、100、125、150、200、250、300、350、400、500、600、700mm
● 適用工作溫度:0~80°C高于此溫度請?zhí)貏e說明
清洗參數:
● 排污閥:DN25、DN50、DN80
● 清洗時間:30-60 秒
● 每次清洗耗水量:≤5%
電控參數:
● 控制電壓:24V 根據需要可選用10 伏或24 伏直流
● 額定操作電壓:3 相,220/380V(根據需要)
● 電流:1.5-2A
● 電機功率:0.35KW、0.55KW、0.75KW、1.1KW
材料參數:
● 過濾器本體:碳鋼涂環氧樹脂油漆、304、316L、2205
● 濾網:304、316L 楔形濾芯;304、316L編織網
● 清洗機構:304、316L、POM
● 排污閥: 碳鋼、304、316L
● 密封圈:合成橡膠,聚四氟乙烯
過濾網精度:
● 楔形濾芯精度:100、200、300、500、1000um
● 編織型濾網精度:25、50、100、200、300、500um
